噴射閥點膠機

- 我們每一次的進步都離不開您的支持與信任 -

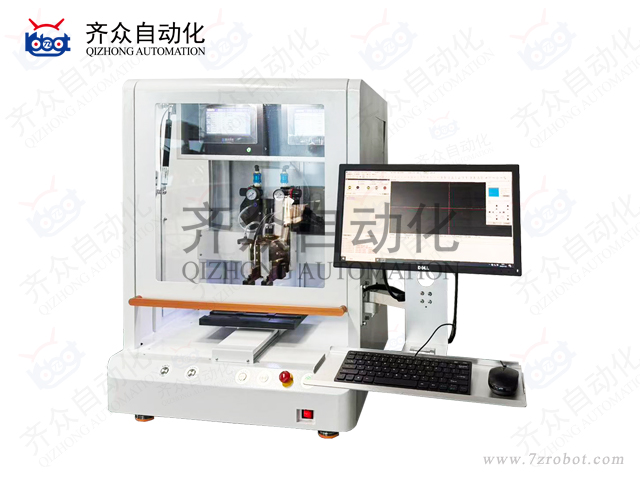

壓電噴射閥式CCD視覺伺服絲桿三軸全自動點膠機 QZ331JYPSS-X

質保三年 15年應用經驗 膠水推薦

品牌：齊眾自動化
服務：推薦適合的膠水、配套的自動化工藝解決方案
經驗：15年點膠機行業應用經驗

產品簡介
采用非接觸式壓電高速噴射方式，適用于微小產品的復雜高精密高速點涂膠工藝；CCD視覺輔助編程及自動糾偏：采用CCD視覺放大功能輔助細小精密產品的輔助軌跡編程以及具備自動糾偏功能彌補點涂膠過程中因產品、治具、點膠針頭等因素帶來的微量誤差。三軸運動平臺搭載CCD視覺系統代替人手進行自動化操作，XYZ三坐標方式可編程同一平面內任意運動軌跡。壓電噴射閥專用精密膠量控制器代替人工擠壓的方式，使在出膠量的控制上更加的方便與直觀。

標簽：高速點膠機視覺點膠機CCD視覺定位壓電式噴射閥

設備特點

1.壓電噴射閥：采用非接觸式壓電高速噴射方式，適用于微小產品的復雜高精密高速點涂膠工藝；
2.CCD視覺輔助編程及自動糾偏：采用CCD視覺放大功能輔助細小精密產品的輔助軌跡編程以及具備自動糾偏功能彌補點涂膠過程中因產品、治具、點膠針頭等因素帶來的微量誤差；
3.壓電噴射閥專用精密膠量控制器：聯合清華大學共同研制而成，每次不同的膠料在應用前都通過實際試驗的測試確認，從而保證了機器在膠量控制方面的穩定性；
4.三軸全絲桿伺服系統：三軸全采用松下伺服系統及精密絲桿傳動，使得機器的運行位置重復精度更加的精準精密；
5.PC視覺編程：通過配套的點膠專用視覺編程軟件上的點/線/圓弧等指令方式可編輯同一平面上的任意圖形軌跡。

設備為企業/單位帶來的優勢

1、緩解目前眾多生產型企業招工難的通病，替代部分人工涂膠工藝；
2、設備相當于一開始就是熟練工，不再為培養熟練工而煩惱；
3、解決人工無法實現的涂膠工藝，助力突破產品工藝瓶頸（如產品涂膠精度、均勻度、一致性等）；
4、助力提升企業產品產能和品質，并可實現批量復制化。

技術參數

規格型號	QZ331JYPSS-X
移動范圍	300 x 300 x 100mm
本體外形尺寸	600 x 600 x 600mm
本體重量	48KG
Z軸與工作臺間距	100mm
標準工作臺尺寸	200mm150mm，孔位M4，間距40mm40mm
運動方式	XYZ三軸三聯動
驅動方式	松下伺服電機+伺服驅動
傳動方式	精密直線導軌+精密絲桿
安全防護	光電傳感器
編程模式	PC視覺編程
編程文件保存方式	文字或數字或字母
操作界面	中文（簡體）或英文（可選）
插補功能	點/直線/線段/圓弧/整圓/3D軌跡等
試膠功能	單獨按鈕測試出膠
XY/Z負載	50kg/20kg
電源要求	AC220V±10%/AC，50/60Hz
氣源要求	0.5～0.7Mpa,干燥氣源
環境溫度	0 ～40℃

壓電噴射閥技術參數

外形尺寸	82 x 52.5 x 52 mm
接觸流體材質	316不銹鋼/PEEK/NBR/硬質合金/陶瓷
撞針結構材料	硬質合金或陶瓷耐磨材料
噴嘴結構材料	硬質合金 Φ0.03-Φ0.5mm
加熱溫度限制	≤200℃
閥密封件	耐腐蝕材料
重量	480g
最大出膠頻率	1000Hz
適用流體材料	UV膠、電子膠，銀膠等冷膠
適用粘度范圍	0～200,000cps
氣源要求	0.5～0.6Mpa,干燥氣源

設備服務

1、三軸全自動點膠機整機質保三年（耗材除外）；
2、24小時電話和網絡在線售前售中售后咨詢服務；
3、保修期外，設備享受終身服務，如需更換零配件，以最優價格提供；
4、一年一次的定期回訪服務，使設備一直保持最佳狀態工作。
